Acest convertor protocol Modbus (Gateway) de la Tibbo rutează comunicatia Modbus între Modbus TCP, Modbus ASCII si Modbus RTU, fie master, fie slave. Flexibilitatea si adaptabilitatea gateway-urilor Tibbo Modbus vă permit să le utilizati practic în orice sistem de automatizare cu protocol Modbus.

Convertoarele Modbus cuprind dispozitive standard Tibbo BASIC/C care rulează o aplicatie complexa free de tip Modbus gateway. Aplicatia este compatibilă cu controlerele seriale DS1101 si DS1102, precum si cu dispozitivele TPS (Tibbo Project System) din generatia a doua.

DS1101 si DS1102 sunt convertoare seriale programabile care sunt ideale pentru a functiona ca gateway-uri Modbus. Ambele modele au un port Ethernet si diferă în functie de tipul portului lor serial.

DS1101 convertor protocol Modbus

DS1101 convertor Modbus

Dispozitivul DS1101 are un port RS232. În ciuda faptului că oferă un singur conector DB9M si având pretul unui produs cu un singur port, DS1101 oferă trei canale RS232. Fiecare canal serial poate fi folosit ca un port RS232 independent cu propriile linii RX si TX, ceea ce înseamnă că puteti conecta până la trei dispozitive Modbus RS232 la o singură unitate DS1101.

DS1102 convertor Modbus

DS1101 convertor Modbus

Dispozitivul DS1102 are un port RS232 / 422/485. Ca si DS1101, acesta oferă trei canale RS232 în modul RS232. In concluzie, in modul RS485, puteti conecta mai multe dispozitive Modbus slave RS485 la un singur controler DS1102.

Atât DS1101 cât si DS1102 sunt disponibile cu optiuni Wi-Fi, OLED si optiunea PoE.

Un convertor protocol Modbus de la Tibbo suporta până la 8 conexiuni TCP master si până la 4 conexiuni TCP slave.

Moduri de rutare:

Rutarea pachetelor Modbus TCP, ASCII si RTU în orice directie:

  • TCP > ASCII/RTU;
  • ASCII/RTU > TCP;
  • TCP > TCP;
  • ASCII/RTU > ASCII/RTU.

Rutare bazata pe Slave ID (functionează pentru toate tipurile de master Modbus);
Rutarea bazata pe portul TCP (numai pentru TCP Modbus master); sunt disponibile patru porturi;
Incrementarea Slave ID.

Suport pentru exceptiile Modbus TCP:

Eroare exceptie de timeout;
Eroare pentru exceptie de rutare.

Configurarea dispozitivelor:

Prin utilitarul DS Manager;
Prin interfata web.

Monitorizarea convertoarelor:

Configurarea gateway-ului poate fi monitorizată utilizând protocolul SNMP (v1);
Astfel, activitatea gateway-ului si fluxul de date pot fi monitorizate folosind software-ul IO Ninja care rulează un plugin special conceput.

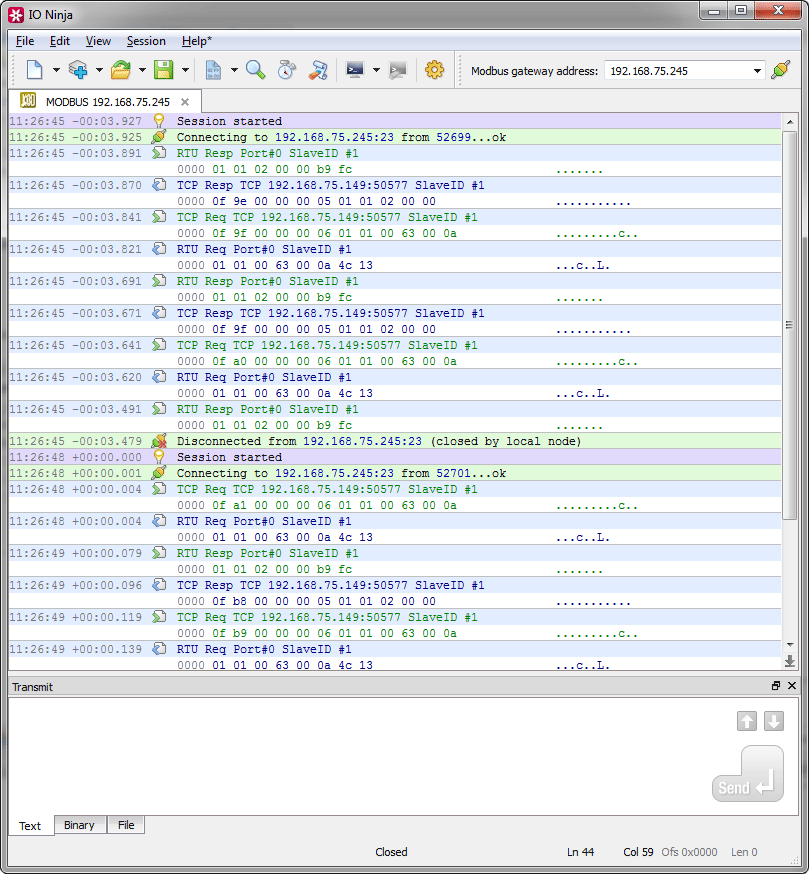

Modbus Ninja screenshot

Modbus Ninja screenshot

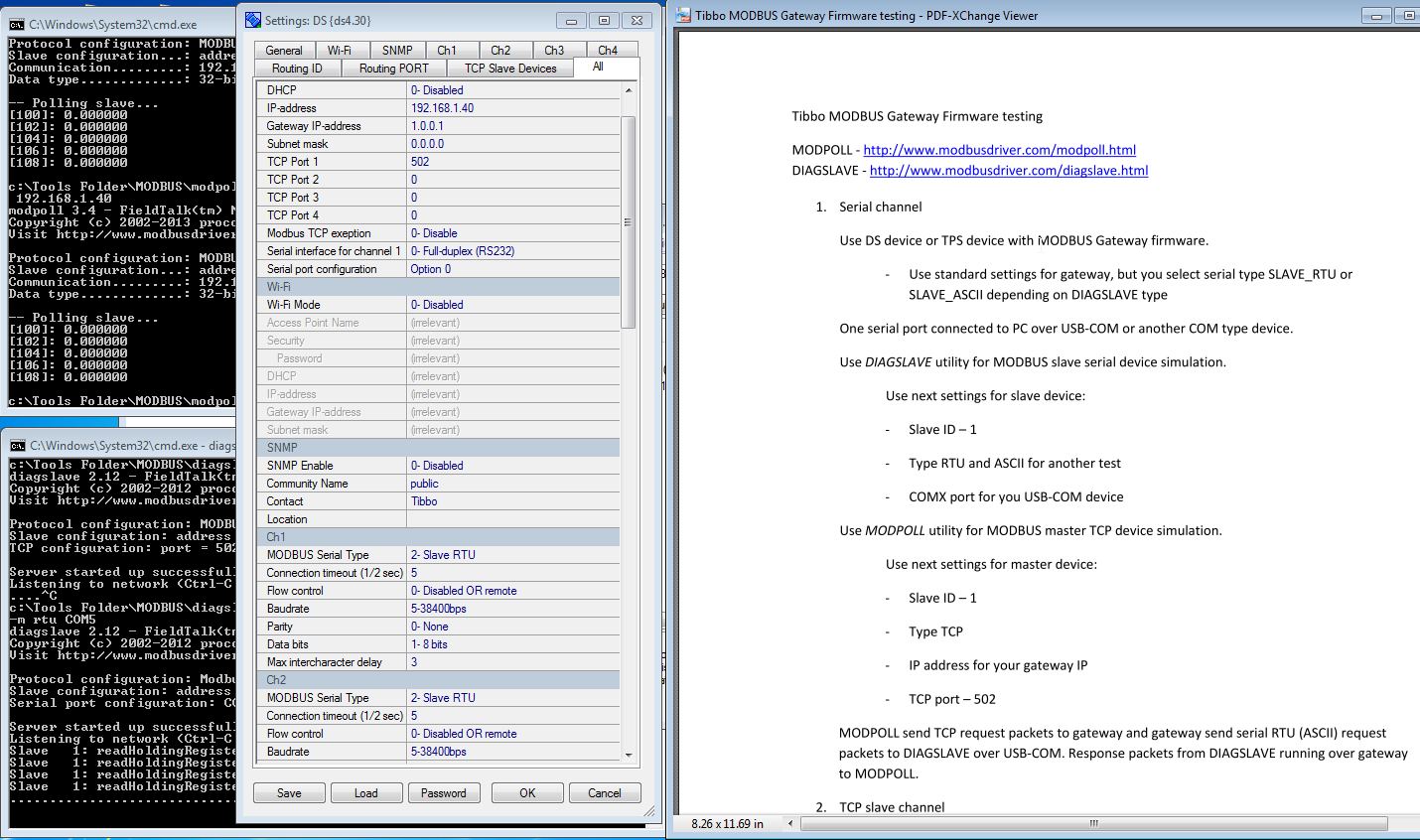

DS1102 Modbus Gateway test

DS1102 Modbus Gateway test
