automatizari SCADA: monitorizare temperatura, greutate si stari logice

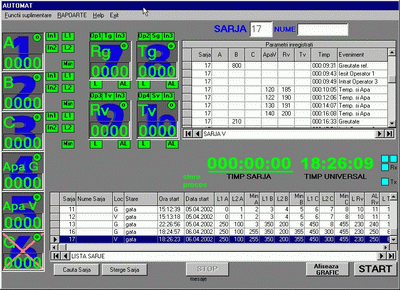

digitAdd Smart+ este o aplicatie de monitorizare control si achizitie de date (HMI/SCADA), destinata unui sistem de automatizari industriale realizata la cerere. Sistemul are in componenta o retea de controlere PLC si indicatoare RTU care comunica cu protocolul standard MODBUS.

Aplicatia are urmatoarele facilitati:

• seteaza parametri de lucru pentru doua procese asincrone (G si V) ce se desfasoara fiecare in cite doua spatii R (7/9) si T (8/10) si urmareste realizarea acestora in 3 puncte de masura A (1), B (2), C (3) prin monitorizare continua si corelare cu semnalele logice primite de la intrarile logice In1, In2, a iesirilor releu L1,L2,Min
• cele 6 (1-6) controlere de greutate si cele 4 (7-10) indicatoare de temperatura sint legate intr-o retea industriala cu interfata seriala RS-485 folosind protocol standard MODBUS.
• interval de salvare si interogare ajustabil.
• inregistreaza la intervalul stabilit valorile citite de la controlerele 4-6 si indicatoarele 7-10 si ofera reprezentari grafice
• inregistreaza valorile citite de la indicatoarele 1-3 si le coreleaza cu semnalele logice de la intrari pentru identificarea procesului (G sau V). Foloseste semnalele logice de la iesirile releu pentru identificarea starii procesului.
• realizeaza rapoarte grafice si tabelare ce pot fi tiparite sau salvate in formatele uzuale (Excell, Text, CSV)
